弹性挡圈定制避坑与技术要点全梳理
来源：站内

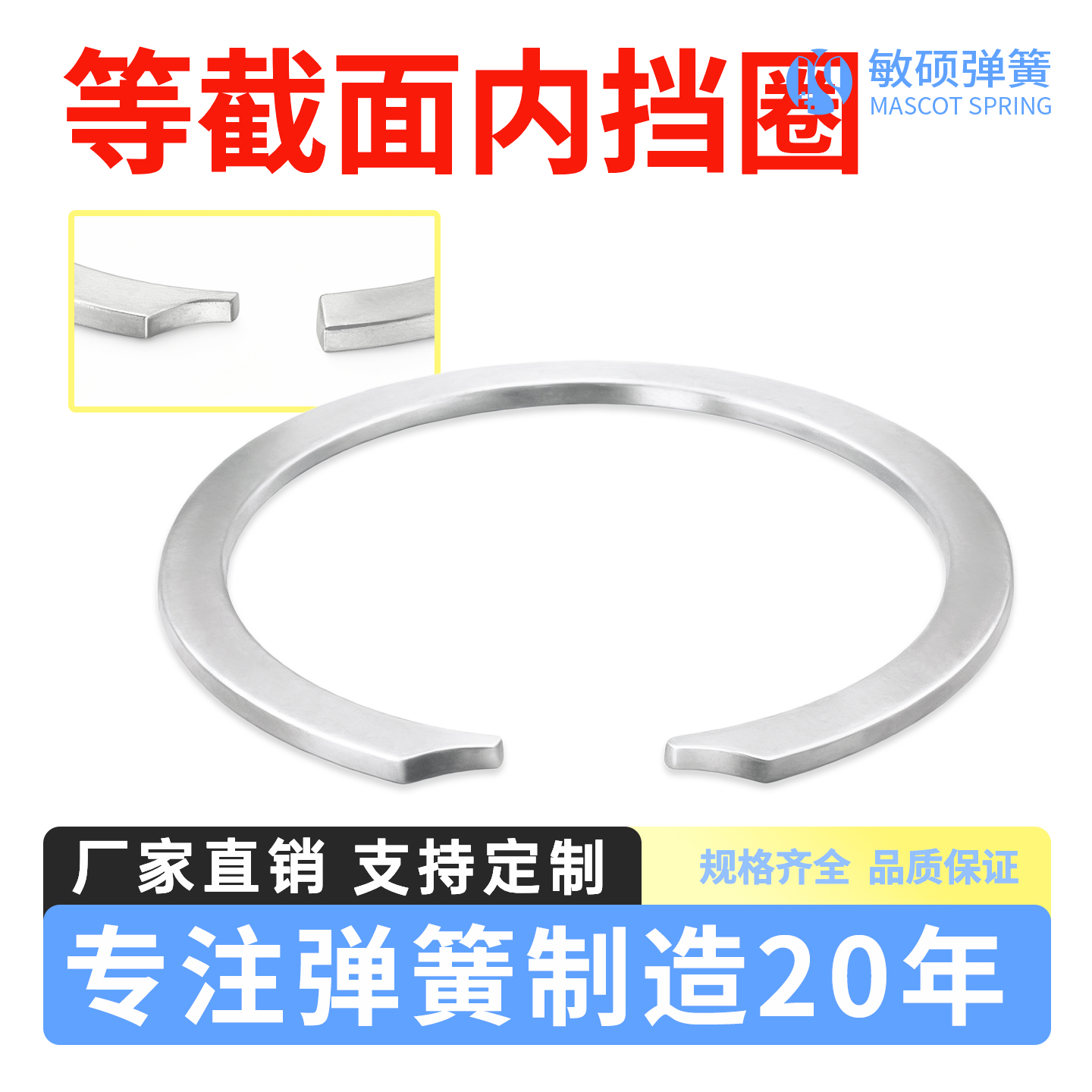

弹性挡圈（又称卡簧、扣环）是一种依靠自身弹性形变实现轴向定位、固定的精密机械元件，凭借结构紧凑、安装便捷、成本低廉的优势，广泛应用于汽车零部件、工程机械、精密仪器、家电设备、医疗器械等领域，核心作用是限制轴类、孔类零件的位移，保障装配结构稳定性。相较于标准弹性挡圈，定制化挡圈能精准适配非标准尺寸、复杂工况及特殊性能需求，但定制过程涉及结构设计、材料选型、工艺把控、精度检测等多个关键环节，任一环节的疏漏都可能导致定位失效、零件磨损、装配卡顿甚至设备故障。本文系统拆解弹性挡圈定制的核心技术要点，剖析常见误区，为工程师及企业提供全方位实操指南。
一、核心技术要点：从设计到成品的精准管控
（一）材料选型：适配工况，平衡性能与成本
弹性挡圈的材料直接决定其弹性极限、耐腐蚀性、抗疲劳性能及使用寿命，需结合工作温度、载荷类型、环境介质、装配场景精准筛选，避免“通用材质万能”的误区。
常规工况（如家电、普通机械），优选65Mn弹簧钢、60Si2Mn合金弹簧钢，此类材料经热处理后具备优良的弹性、抗疲劳性与性价比，能满足中低载荷、常温环境下的定位需求，其中60Si2Mn的韧性与淬透性优于65Mn，适配冲击载荷较少的场景。精密仪器、医疗器械、食品机械等对耐腐蚀性、表面质量要求较高的场景，优先选用304、316不锈钢，304不锈钢适用于中性环境，316不锈钢耐氯离子腐蚀能力更强，可适配潮湿、弱酸碱环境，且表面易处理，无锈蚀风险。
极端工况需选用特种材质：高温场景（如发动机附件、高温炉体部件），选用Inconel X-750高温合金，可在400-800℃环境下保持稳定弹性，抵抗高温氧化与蠕变；强腐蚀场景（如海洋工程、化工设备），采用哈氏合金、蒙乃尔合金，能耐受强酸、强碱及盐雾侵蚀，避免腐蚀失效；轻量化高端场景（如航空航天、精密机器人），钛合金是优选，其低密度、高强度特性可在减重的同时保障定位精度与结构稳定性，虽成本较高但适配高端需求。
此外，材料选型需同步匹配后续工艺，如冷冲压成型适用于薄材、韧性较好的材料，热处理工艺需根据材质优化参数，避免材料与工艺不兼容导致性能衰减。
（二）结构设计：适配装配，兼顾定位与安全性
弹性挡圈的结构设计核心是“精准定位、便捷装配、安全可靠”，需结合装配空间、零件类型（轴用/孔用）、载荷大小优化关键参数，避免结构不合理导致定位失效或零件损伤。
核心参数设计需重点关注四方面：一是内径/外径与槽尺寸，轴用挡圈的内径需略小于轴径，孔用挡圈的外径需略大于孔径，通过弹性形变卡入槽内实现定位，槽宽、槽深需与挡圈厚度精准匹配，间隙控制在0.02-0.05mm，避免间隙过大导致挡圈晃动，过小导致装配困难或应力集中；二是厚度与宽度，厚度决定挡圈的承载能力，宽度影响装配空间与定位稳定性，载荷越大需适当增加厚度，狭小空间可优化宽度设计，采用薄型结构但需保障弹性极限；三是开口设计，开口角度通常为30°-60°，便于装配时撑开或收缩，开口边缘需打磨圆润，避免尖锐边缘划伤轴/孔表面，同时开口处需优化过渡结构，减少应力集中；四是端部结构，轴用挡圈端部可设计倒角，孔用挡圈端部可采用圆弧过渡，防止装配时损伤零件表面，特殊场景可增加定位凸点，提升固定稳定性。
特殊场景针对性优化：汽车变速箱用挡圈需适配高频振动工况，优化结构提升抗疲劳性，避免长期振动导致松动；医疗器械用挡圈需采用无尖角设计，表面粗糙度控制在Ra≤0.4μm，防止划伤器械或人体组织；精密仪器用挡圈需严控尺寸公差，确保定位精度，避免影响设备运行精度。建议通过有限元仿真（FEA）模拟挡圈装配后的受力状态，提前规避应力集中、形变过大等问题。
（三）工艺把控：精密制造，保障精度与一致性
弹性挡圈的制造工艺对尺寸精度、表面质量及性能稳定性影响显著，需从成型、热处理、表面处理三大环节严格管控，避免加工缺陷导致产品失效。
成型工艺优先选用数控冲压、激光切割成型，数控冲压适用于批量生产、薄材挡圈，精度高、效率快，能精准控制内径/外径、厚度等参数，避免手工成型导致的尺寸偏差；激光切割成型适用于厚材、复杂结构挡圈，切口光滑、精度高，可适配非标准结构定制，但需控制切割温度，避免材料性能衰减。成型后需通过专用工装定位，防止回弹变形，同时采用精密检测设备校验关键尺寸，确保公差符合设计标准（常用公差等级为IT8-IT10）。
热处理工艺是提升材料性能的关键，需根据材质优化参数：弹簧钢需经过淬火+中温回火处理，提升弹性极限与抗疲劳性，淬火温度控制在850-900℃，回火温度420-480℃，保温时间根据厚度调整，避免回火不足导致脆性断裂；不锈钢需进行固溶退火处理，消除加工应力，提升耐腐蚀性与韧性；高温合金需通过真空热处理，防止高温氧化，确保性能稳定。热处理后需检测材料硬度（常用HRC 40-52，根据场景调整），避免过硬导致脆断、过软导致弹性不足。
表面处理需适配工作环境：常规工况可采用喷丸处理，提升表面硬度与抗疲劳性能，同时去除氧化皮；腐蚀环境可采用电镀（镀锌、镀镍）、电泳涂层，增强耐腐蚀性，电镀层厚度需均匀，避免脱落；精密场景可采用电解抛光处理，降低表面粗糙度，提升装配顺滑度；高温场景需采用高温氧化处理，形成致密氧化膜，防止高温腐蚀。表面处理后需确保无有害残留、无尖锐凸起，避免影响装配与使用安全。
（四）性能与精度检测：全面验证，杜绝批量失效
定制弹性挡圈需通过全项检测，验证设计与制造的合理性，避免批量投入使用后出现定位失效、零件磨损等问题，核心检测项目覆盖尺寸精度、力学性能、表面质量三大类。
尺寸精度检测采用三维测量仪、投影仪、卡尺等精密设备，全面校验内径/外径、厚度、宽度、开口角度、槽适配性等参数，确保公差符合设计标准，轴用/孔用挡圈需模拟装配场景，检测卡入槽后的贴合度与稳定性，避免晃动或卡顿。力学性能检测包括弹性形变测试、抗疲劳测试、承载能力测试：弹性形变测试需检测挡圈撑开/收缩后的恢复能力，确保装配后能紧密贴合槽壁；抗疲劳测试需在交变载荷下连续循环10⁶-10⁷次，验证挡圈在长期服役中的稳定性，无断裂、永久变形为合格；承载能力测试需检测挡圈能承受的最大轴向力，确保满足设计载荷要求，避免过载导致变形失效。
表面质量检测需通过放大镜、粗糙度仪等设备，检查表面是否存在裂纹、毛刺、氧化皮、涂层脱落等缺陷，表面粗糙度需符合设计要求（常规场景Ra≤1.6μm，精密场景Ra≤0.4μm）；腐蚀环境需额外进行盐雾试验、酸碱浸泡试验，验证耐腐蚀性；高温场景需进行高温力学性能衰减测试，确保性能稳定。
二、定制避坑指南：四大常见误区逐一破解
（一）误区一：仅关注尺寸达标，忽视槽适配性
部分企业定制时仅核查挡圈自身尺寸，未结合轴/孔槽尺寸进行适配测试，导致挡圈与槽间隙过大或过小：间隙过大易出现定位松动、零件晃动，长期使用可能磨损轴/孔表面；间隙过小导致装配困难，强行装配可能使挡圈变形、断裂，或划伤槽壁。正确做法是提供轴/孔槽的详细尺寸参数，要求厂商进行适配测试，确保挡圈卡入后贴合紧密、装配顺畅，同时预留合理的温度补偿间隙（高温场景适用）。
（二）误区二：盲目追求薄型化，牺牲承载能力
为适配狭小装配空间，部分设计过度追求挡圈薄型化，导致厚度不足、承载能力下降，在轴向载荷作用下易发生变形、失效，甚至无法限制零件位移。薄型挡圈（厚度≤0.5mm）仅适用于小载荷、轻工况场景，重载、振动工况需合理增加厚度，或优化结构设计（如增加宽度、采用加强型结构），平衡空间需求与承载能力，不可盲目压缩厚度。
（三）误区三：简化热处理工艺，轻视应力消除
热处理是提升弹性挡圈性能的核心环节，但部分厂商为缩短工期、降低成本，省略或简化热处理工艺，导致挡圈存在残余应力，在装配或使用中易发生变形、脆断，抗疲劳寿命大幅缩短。定制时需明确要求厂商提供完整的热处理工艺参数与检测报告，必要时可现场核查热处理流程，确保工艺落实到位，尤其对于弹簧钢、高温合金材质挡圈，热处理环节不可省略。
（四）误区四：低价优先，忽视材料品质与品控
部分企业为压缩成本，选择劣质材料、简化工艺的小厂商，此类挡圈存在明显性能缺陷：如用普通碳钢替代弹簧钢，导致弹性不足、易锈蚀；手工成型导致尺寸偏差大、一致性差；表面处理不达标，易出现涂层脱落、锈蚀。最终可能引发设备停机、零件损坏，反而增加长期运营成本。正确做法是结合工况明确性能需求，优先选择具备精密制造设备、完善品控体系的厂商，综合考量材料品质、工艺水平与检测能力，选择性价比最优方案。
三、优质厂商筛选要点：选对伙伴少走弯路
（一）考察技术研发与场景适配能力
优先选择拥有专业研发团队、具备有限元仿真分析能力的厂商，可根据复杂工况、非标准尺寸优化结构设计，解决槽适配、应力集中等定制难题；同时关注厂商是否有对应行业案例（如汽车、医疗器械、航空航天），确保具备场景适配经验，能精准把握不同行业的性能需求。
（二）核查生产设备与工艺规范性
核实厂商是否配备数控冲压机、激光切割机、精密热处理设备、三维测量仪等核心设备，设备精度直接决定挡圈尺寸精度与性能一致性；要求提供详细工艺文件，包括成型参数、热处理流程、表面处理标准，确保每道工序可追溯，无简化、省略环节，尤其对于精密、高端场景，需核查工艺管控的精细化程度。
（三）确认检测能力与质量保障
要求厂商提供完整的检测体系说明，包括检测项目、设备、标准，定制完成后需提供成品检测报告（尺寸精度、力学性能、表面质量）；明确质量质保期限，针对批量定制，可抽取样品第三方检测，确保产品合格；对于特殊工况挡圈，需要求厂商提供工况适配测试报告（如高温、腐蚀环境性能测试）。
（四）评估交付与售后服务
了解厂商产能与生产周期，确保能按时交付，避免影响项目进度；明确售后服务内容，如尺寸偏差调整、性能问题处理、技术支持等，尤其对于非标准定制需求，厂商需能提供装配指导、故障排查等服务，保障使用体验；同时核查厂商的材料追溯能力，确保材料来源合规、可追溯，避免材料替代风险。
四、结语
弹性挡圈定制的核心是“精准适配、性能可靠、安全稳定”，需贯穿材料选型、结构设计、工艺把控、性能检测全流程，既要规避槽适配失效、承载能力不足、低价劣质等常见误区，也要借助精密制造设备与仿真技术提升定制精度。对于重载、高温、腐蚀、精密等特殊场景，更需注重细节管控与厂商实力筛选，通过深度合作优化设计方案，让定制化弹性挡圈充分发挥结构紧凑、定位精准的优势，为设备装配稳定性提供核心支撑。
