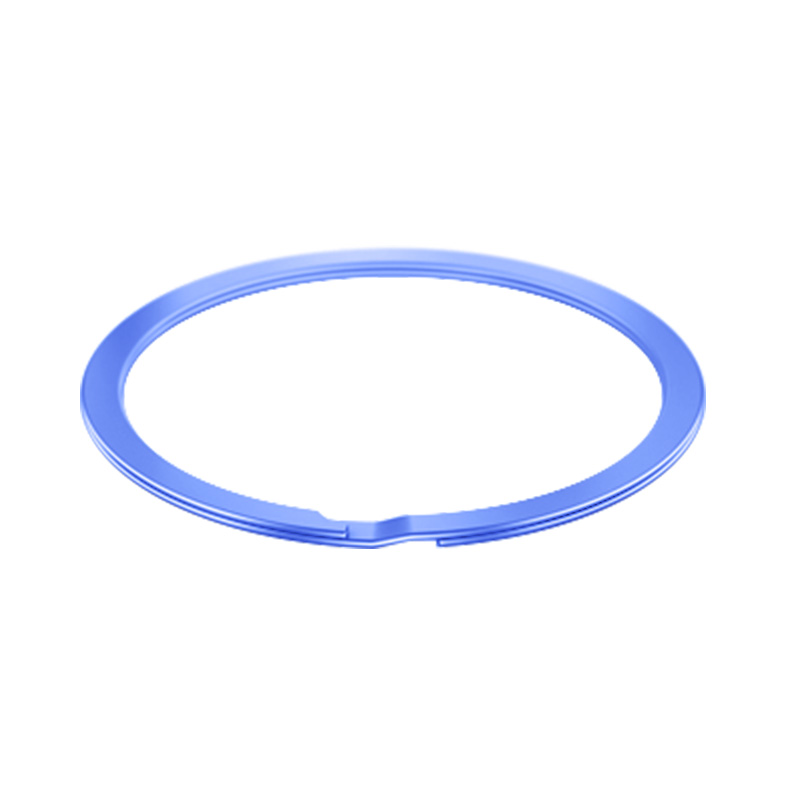

轴用螺旋外挡圈（重负荷）

螺旋外挡圈是用于孔类零件轴向定位的弹性紧固零件，而 “重负荷型” 是针对高轴向载荷场景设计的强化版本 —— 由单根高强度扁钢丝螺旋缠绕成型，呈开放式环形，通过嵌入孔壁沟槽实现对轴承、法兰、重型齿轮等部件的轴向限位。
其核心特点是：在保持螺旋挡圈 “无耳结构、弹性适配” 优势的同时，通过材料升级、截面优化和结构强化，能承受远超轻负荷型的轴向力，是中小型孔系中 “重型工况定位” 的高效解决方案。

核心结构与性能优势
·高强度扁钢丝，承载能力翻倍
采用加粗扁钢丝（截面尺寸通常为厚度 2-8mm、宽度 3-12mm，比轻负荷型大 50% 以上），材质为高强度合金弹簧钢（如 50CrVA、60Si2CrA）或超高强度不锈钢（如 17-4PH），经 “淬火 + 中温回火” 处理后，抗拉强度可达 1600-2000MPa，轴向承载能力达 15-30kN（是同规格轻负荷型的 2-3 倍），可直接承受重型设备的冲击载荷。
·优化螺旋参数，受力更稳定
螺旋圈数增加至 2-4 圈，圈与圈之间的间隙缩小至 0.05-0.2mm，整体刚性提升。安装时通过弹性形变收缩嵌入孔槽，与沟槽内壁形成 “多圈线接触”，能均匀分散轴向力，避免局部应力集中（如重型电机轴承座孔的定位场景）。
·耐磨损与抗疲劳设计
表面经磷化、镀锌（达克罗处理）或抛光处理，耐磨性（表面硬度≥55HRC）和抗腐蚀能力增强；螺旋圈间的微小间隙预留了热胀冷缩空间，在 - 40℃~150℃环境下仍能保持弹性稳定性，疲劳寿命（≥10⁶次循环）满足重型设备长期运转需求。
·无耳结构，适配紧凑空间
外径与同规格轻负荷型相比仅增加 15%-20%，但无需像刚性挡圈（如孔用弹性挡圈）预留拆卸耳空间，尤其适合孔端有凸起、安装空间受限的重型部件（如液压油缸缸筒、大型减速器箱体孔）。

适用场景
重负荷型螺旋外挡圈的核心适配场景是高轴向载荷、空间紧凑且存在振动冲击的孔系，典型案例包括：
·重型机械：如矿山破碎机的轴承座孔定位、起重机卷筒轴的法兰限位；
·动力设备：大型电机端盖孔的轴承挡圈、柴油发动机缸体孔的部件固定；
·液压与工程机械：液压油缸缸筒的活塞限位、装载机变速箱的齿轮轴定位；
·特殊环境设备：海上风电齿轮箱（17-4PH 不锈钢款抗盐雾）、冶金轧机（高温合金款耐 300℃以上环境）。
