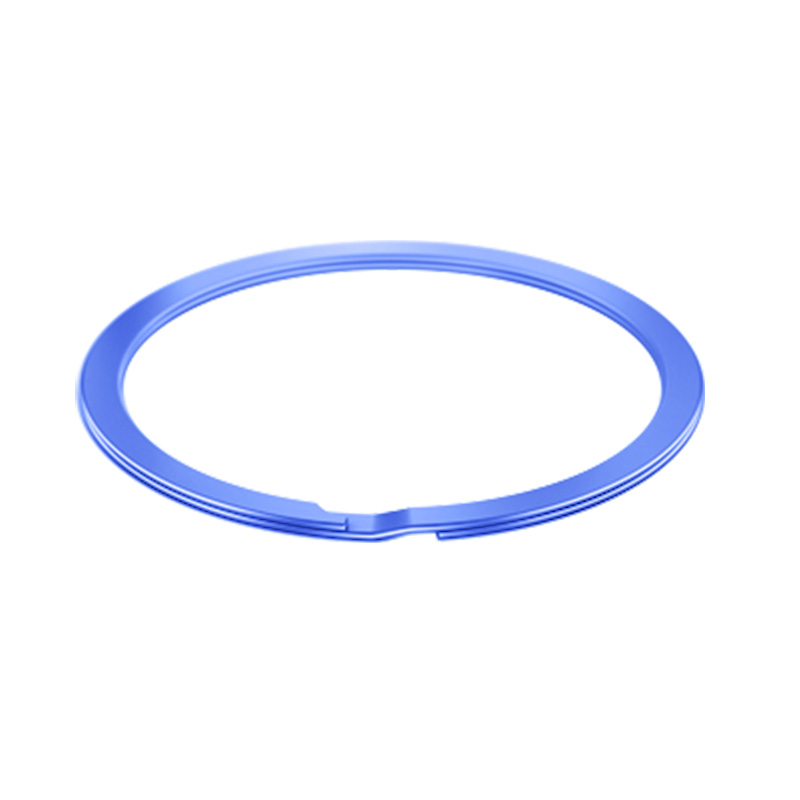

轴用双层螺旋外挡圈（中负荷）

轴用双层螺旋挡圈是一种用于轴类零件轴向定位的强化型弹性紧固零件，由两根扁钢丝平行螺旋缠绕、层叠成型，呈开放式环形，通过嵌入轴上沟槽实现对轴承、齿轮、联轴器等部件的轴向限位。
“双层” 是其核心特征，相比单层挡圈，通过两层螺旋结构叠加承载，能适应更高的轴向载荷，同时保持螺旋挡圈弹性适配的优势，是中小尺寸轴系中 “轻载向中重载过渡” 的理想选择。

核心结构与特性
·双层螺旋设计，承载能力跃升
两根扁钢丝同步螺旋缠绕（圈数通常为 1.5-3 圈），两层结构平行排列、紧密贴合，圈与圈之间保留微小间隙（0.1-0.3mm）。安装时可通过整体弹性形变撑开，嵌入沟槽后两层结构共同受力，轴向承载能力比同尺寸单层挡圈提升 60%-80%（通常可承受 8-15kN 载荷）。
·扁矩形截面，受力更均衡
单根钢丝截面为扁矩形（如厚度 0.8-5mm，宽度 1.5-8mm），两层叠加后总截面高度增加，与轴上沟槽形成 “双层面接触”，能更均匀分散轴向力，避免局部应力集中，适合中高载荷下的长期稳定工作。
·材质与性能升级
主流材质为高强度弹簧钢（60Si2Mn）或高牌号不锈钢（316），经淬火 + 低温回火处理，弹性极限（≥1100MPa）和疲劳强度（≥500MPa）优于单层挡圈，其中 316 不锈钢款可耐受潮湿、弱酸碱环境（如海洋设备、化工泵轴）。
·无耳结构，兼顾空间与强度
保持螺旋挡圈无额外凸起的特点，外径仅比同规格单层挡圈大 10%-15%，但承载能力接近小型刚性挡圈，在空间有限但载荷较高的场景（如中小型齿轮箱、液压马达轴）中可替代部分刚性挡圈。

核心优势
·中高载荷下的弹性适配
既保留单层螺旋挡圈的弹性优势（可适配 ±0.15mm 的沟槽尺寸误差），又通过双层结构强化承载，解决了 “刚性挡圈适配性差、单层挡圈载荷不足” 的矛盾，尤其适合轴系存在轻微振动或冲击的场景（如空压机轴、减速器轴）。
·安装便捷，维护性强
无需专用工具，可徒手或借助简单卡钳撑开安装，重复拆卸次数≥30 次（弹性疲劳寿命优于单层挡圈），比刚性挡圈（一次性安装，拆卸易变形）更适合需要定期维护的设备。
·对轴的保护更优
双层弹性接触减少了对轴沟槽的局部压强（比同载荷刚性挡圈低 30% 以上），避免轴表面出现压痕或裂纹，保护精密轴系的加工精度（如伺服电机轴、滚珠丝杠轴）。

适用场景：精准匹配中高载荷需求
轴用双层螺旋挡圈的核心适配场景是中等轴向载荷、空间有限且需要弹性缓冲的轴系，典型案例包括：
·动力传动设备：如减速器输入轴的轴承定位、皮带轮轴的轴向限位；
·液压与气动设备：如液压泵传动轴的齿轮固定、气缸活塞杆的部件限位；
·重型轻工机械：如造纸机辊轴的轴承挡圈、纺织机械主轴的联轴器定位；
·户外与特种设备：如风力发电机偏航轴（不锈钢款防腐蚀）、工程机械液压马达轴（抗振动）。
