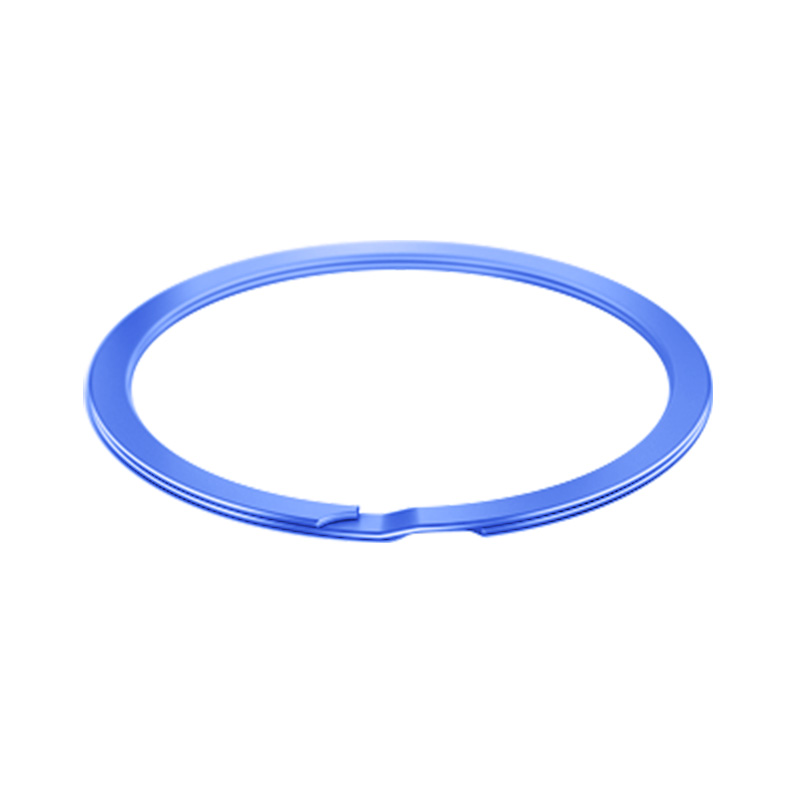

孔用双层螺旋内挡圈（中负荷）

双层孔用螺旋内挡圈（中负荷）是由两层金属带材螺旋卷制而成的孔用轴向定位件，专为轴向力 1500-4000N（比高负荷双层挡圈低 30%-50%，但比单层中负荷挡圈高 50%-100%）的中负荷场景设计。其结构通过两层带材协同受力，在保证承载能力的同时，控制了整体厚度和成本，是 “稳定性优于单层、成本低于高负荷双层” 的均衡方案。

材质与性能
材质选择：
主力材质为60Si2Mn 弹簧钢（兼顾强度与韧性，适合常规中负荷）和304 不锈钢（中等强度 + 耐腐蚀性，适用于潮湿环境），部分场景可选 420 不锈钢（更高硬度，耐磨性略优）。材质性能匹配中负荷需求，避免 “性能过剩” 导致的成本浪费。
核心性能优势：
·适配中负荷的承载能力：例如 φ40mm 规格的 60Si2Mn 双层挡圈，允用轴向力可达 2500-3000N，能稳定应对中小型齿轮啮合、中压液压推力（如工作压力 8-16MPa 的液压系统）。
·抗疲劳与稳定性：双层结构在循环负载下（如电机轴承的周期性轴向力），疲劳寿命是单层挡圈的 1.2-1.5 倍，不易因长期振动产生 “松动”（如水泵叶轮孔定位）。
·安装友好性：厚度适中（比高负荷双层薄 20%-30%），可使用常规双层挡圈钳安装，对孔壁的挤压应力小，适合孔壁较薄的中负荷部件（如铝合金壳体的孔定位）。

核心优势
·成本与性能的平衡：
比高负荷双层挡圈节省材料成本，同时比单层挡圈多承担 50% 以上的负载，尤其适合批量采购的中负荷设备（如中小型机床、常规液压系统），兼顾可靠性与经济性。
·抗冲击与振动能力：
两层带材形成 “弹性缓冲”，在瞬时冲击（如设备启动 / 停机时的轴向冲击）下，应力峰值比单层挡圈降低 30%，适合有间歇性冲击的中负荷场景（如小型破碎机、振动筛的轴承孔定位）。
·安装与维护灵活：
无需专用重型工具，普通挡圈钳即可安装；重复拆装性能优于单层挡圈（可重复使用 2-3 次），降低设备维护时的更换成本（如生产线设备的定期检修）。
·兼容性强：
适配孔径范围广（φ20mm-φ150mm），可直接替换同规格的单层挡圈（无需修改孔或沟槽尺寸），方便客户升级现有设备的定位可靠性（如将老旧设备的单层挡圈换成双层，提升稳定性）。

典型适用场景
·通用机械：中小型车床、铣床的主轴轴承孔定位（承受切削力带来的中等轴向力）、鼓风机叶轮孔内限位（应对持续旋转的振动）。
·中压液压 / 气动设备：工作压力 8-16MPa 的液压油缸（如小型注塑机、打包机的油缸）、气动执行器缸筒内活塞的轴向固定。
·农业与工程机械：拖拉机变速箱内齿轮定位、小型装载机的液压泵部件固定（适应户外粉尘、振动环境）。
·家电与工业设备：大型压缩机的电机轴承孔定位、电梯曳引机内零部件限位（需长期稳定运行，避免频繁故障）。
