轴用波形外挡圈

波形外挡圈是 “中小载荷 + 紧凑空间 + 振动场景” 的最优解 —— 它以轻量化、弹性缓冲和便捷安装为核心优势，填补了刚性挡圈 “笨重、抗冲击差” 和螺旋挡圈 “安装复杂” 的空白。若客户的设备需要对中小型部件进行轴向定位，且存在振动、空间受限等问题，这款挡圈能在保障稳定性的同时，降低设计和装配成本，提升设备整体可靠性。

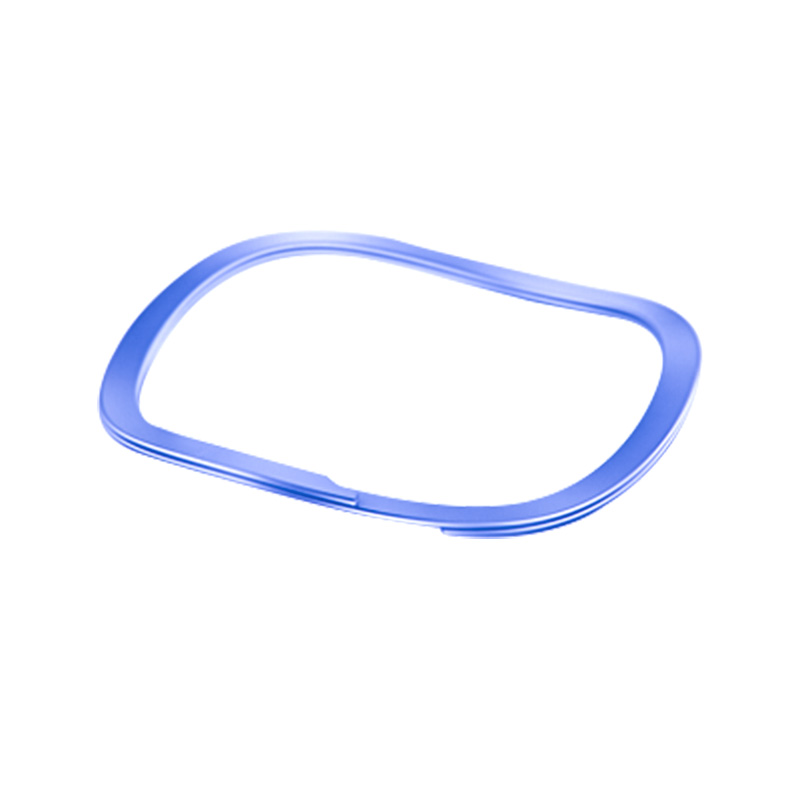

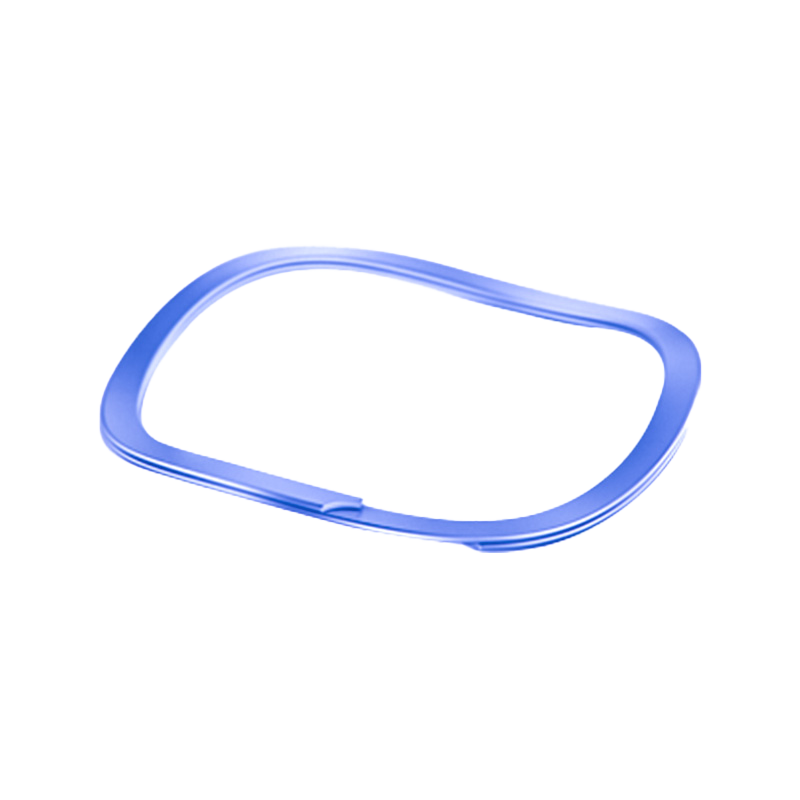

波形外挡圈是一种用于孔类零件轴向定位的弹性紧固零件，因整体呈 “波浪形环状” 而得名。它由薄片状金属材料（通常厚度 0.3-2mm）冲压成型，通过自身弹性形变嵌入孔壁的环形沟槽中，实现对轴承、齿轮、衬套等部件的轴向限位。
与螺旋挡圈的 “螺旋缠绕” 结构不同，波形外挡圈是 “一体化冲压件”，具有结构简单、重量轻、安装便捷的特点，尤其适合中小载荷、需要缓冲振动的场景（如汽车变速箱、小型电机等）。

核心结构与性能优势
·波浪形设计，自带缓冲能力
挡圈圆周分布 3-6 个均匀的波浪凸起（波峰与波谷高度差 0.5-3mm），这种结构使其在承受轴向力时能通过微小形变吸收冲击和振动（类似弹簧的缓冲作用）。例如，在汽车发动机的水泵轴承定位中，可减少因发动机振动导致的挡圈松动，延长部件寿命。
·超薄截面，适配超紧凑空间
采用薄钢板（厚度仅为同规格螺旋挡圈的 1/3-1/2），整体重量减轻 40%-60%，外径尺寸更小巧。以 φ50mm 规格为例，波形外挡圈的厚度通常≤1mm，而螺旋挡圈厚度多为 2mm 以上，因此能适配孔端空间极小的场景（如精密仪器的轴承孔、微型减速器壳体）。
·弹性形变，兼容沟槽误差
由于是薄片冲压件，其径向弹性比螺旋挡圈更优异，可适配 ±0.15mm 的沟槽尺寸误差（螺旋挡圈通常要求 ±0.1mm）。安装时无需专用工具，用手轻压即可使其收缩嵌入沟槽，且与沟槽内壁的 “面接触” 能均匀分散应力，避免局部磨损。

·材料多样，适配多环境
常见材质包括：
·弹簧钢（如 65Mn）：成本低，适用于干燥室内环境，表面可镀锌防锈；
·不锈钢（如 304、316）：耐潮湿、腐蚀，适合卫浴设备、户外电器；
·铜合金（如锡青铜）：导电性好，适用于电机、电子设备中的导电部件定位。

适用场景：精准匹配中小载荷 + 振动环境
波形外挡圈的核心适配场景是中小轴向载荷（≤8kN）、存在振动或空间极紧凑的孔系，典型案例包括：
·汽车工业：变速箱同步器定位、转向机轴承限位（利用其抗振动特性）；
·家电与电子：洗衣机电机轴承挡圈、打印机齿轮轴定位（轻量化 + 薄型化适配）；
·精密机械：小型减速器壳体孔、医疗器械中的旋转部件（安装便捷，减少装配工时）；
·气动 / 液压设备：气缸缸筒的活塞限位、电磁阀阀芯定位（耐轻微冲击，适配狭小腔体）。
