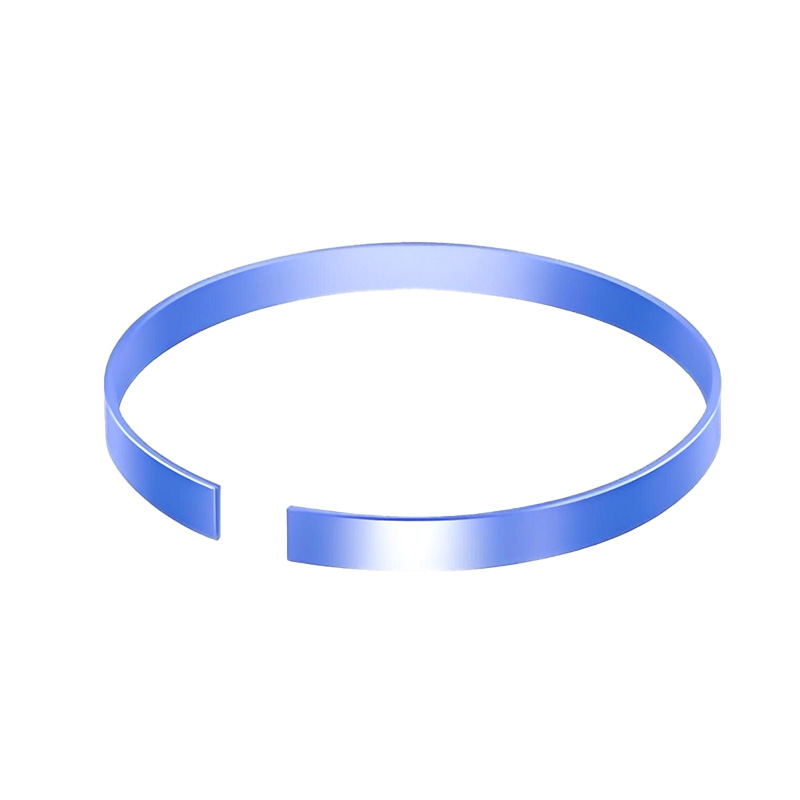

扁线外挡圈

扁线外挡圈是专为轴类零件设计的轴向定位紧固件，采用矩形截面（扁线）的金属材料加工成环形，安装在轴外圆表面的沟槽中，核心作用是限制轴上零部件（如齿轮、轴承、套筒等）的轴向移动，防止其在运转中因振动、冲击或离心力从轴上脱落，保障轴系结构的稳定性。
与孔用挡圈不同，它的安装位置在 “轴的外部沟槽”，受力方向为 “阻挡轴上零件向外滑动”，是轴系装配中不可或缺的关键零件。

核心优势
·与轴的贴合度更优，承载能力更强
矩形截面与轴沟槽的接触为面接触（而非圆线挡圈的线接触），接触面积比传统圆线挡圈大 30%~50%（具体因规格而异），单位面积受力更小，能承受更大的轴向载荷（尤其适合重型轴系）。例如在机床主轴、汽车传动轴等高频受力场景中，可减少轴沟槽的局部磨损，延长轴的使用寿命。
·适配轴的高速与振动工况，稳定性更高
扁线结构的刚性优于圆线，安装后与轴沟槽的嵌合更紧密，在轴高速旋转（如电机轴转速≥3000r/min）或高频振动（如工程机械轴系）时，不易发生 “跳圈” 或变形，避免轴上零件松动导致的设备故障。

·材料针对性强，适配轴的复杂环境
可根据轴的工作环境选择材料：
·碳钢（如 65Mn）：适用于干燥、常温、中低载荷的轴系（如普通输送设备轴）；
·不锈钢（如 304、316）：适用于潮湿、多尘或有轻微腐蚀的轴系（如食品机械、户外设备轴）；
·合金钢（如 60Si2Mn）：适用于高载荷、冲击频繁的重型轴系（如轧机、起重机轴）。
安装便捷，对轴的损伤更小
多数轴用扁线外挡圈为开口式设计，可通过专用工具直接卡入轴沟槽，无需对轴进行额外加工（如钻孔）；且矩形截面的边缘更平滑，安装时对轴沟槽的划伤风险低于圆线挡圈。

适用的轴类场景与行业
·通用机械轴系：机床主轴、减速机输出轴、电机轴等，用于固定轴承、齿轮；
·汽车轴系：发动机凸轮轴、传动轴、半轴等，防止轮毂、齿轮轴向窜动；
·重型设备轴系：挖掘机大臂轴、起重机卷筒轴、轧钢机工作辊轴等，承受大载荷；
·自动化设备轴系：机器人关节轴、输送线驱动轴、包装机械主轴等，需高频稳定运转；
·新能源设备轴系：风电主轴、光伏跟踪系统驱动轴等，适应户外复杂环境。
