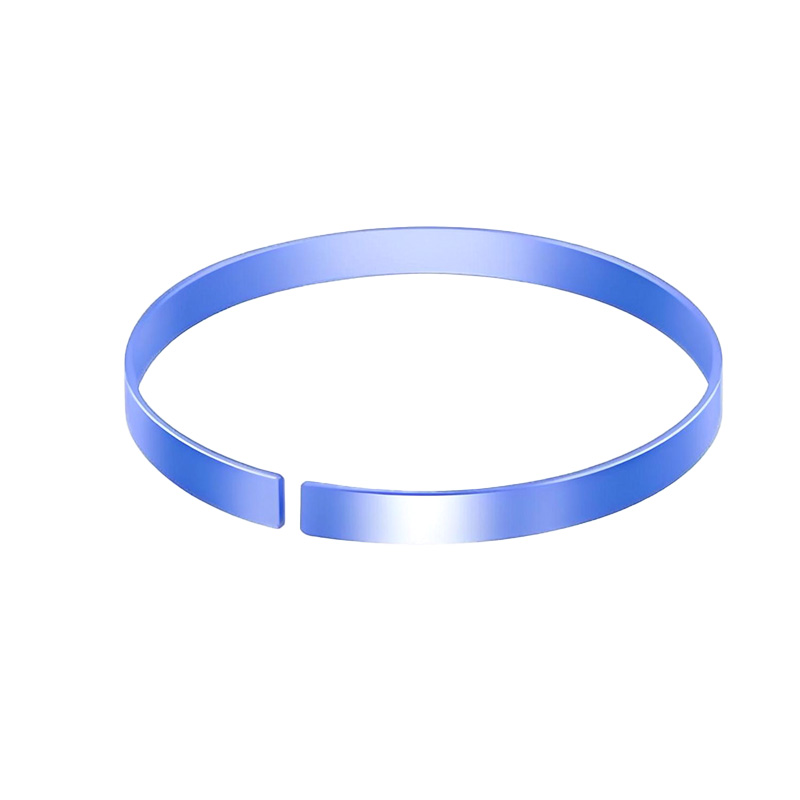

​扁线内挡圈

扁线内挡圈是采用扁矩形截面钢丝（而非传统圆形或异形截面）经卷制、热处理成型的孔用轴向定位件，材质多为高碳钢（如 50CrV4）或合金弹簧钢，具有截面尺寸大（厚度 3-10mm，宽度 5-15mm）、整体刚性强的特点。它专为大孔径（φ50mm 以上）、高轴向力（5000N 以上）、低振动但要求绝对定位精度的重型场景设计（如重型机床主轴、矿山机械轴承座、风电齿轮箱等），通过刚性结构实现部件的 “零位移” 轴向锁定。

为何选择扁线内挡圈？
对比传统挡圈（如螺旋挡圈、波形挡圈）：
比螺旋挡圈承载能力高 30% 以上（扁矩形截面与孔壁接触面积更大，应力分布更均匀，不易变形）；
比波形挡圈刚性更强（无弹性形变余量，适合 “不允许轴向窜动” 的精密重型设备，如轧机轴承定位）。

核心优势
1. 扁线截面，承载能力跃升
传统圆形截面挡圈与安装槽的接触为 “线接触”，高载荷下易局部变形；扁线内挡圈为 “面接触”（接触面积是圆形截面的 1.5-2 倍），应力分散更均匀，额定轴向承载力可达 8000-50000N（如 φ100mm 规格，承载力是同尺寸螺旋挡圈的 1.3 倍）。
举例：在矿山机械的减速器轴承腔（孔径 φ150mm，轴向力约 15000N）中，传统螺旋挡圈因长期受力易出现 “塌圈”，而扁线内挡圈（截面 8mm×12mm）可稳定承载，使用寿命延长至 3 年以上（传统挡圈平均寿命 1.5 年）。
2. 刚性锁定，零窜动保障精度
扁线钢丝经高温回火处理（硬度 HRC45-50），整体刚性远高于波形挡圈，安装后无弹性形变余量，可确保被定位部件（如轴承、齿轮）的轴向窜动量≤0.02mm，适合对精度要求严苛的重型设备（如数控镗床主轴、风电主轴轴承定位）。
关键差异：波形挡圈靠弹性卡紧（允许微量位移），而扁线内挡圈靠刚性贴合，在 “禁止任何轴向松动” 的场景（如轧钢机辊系定位）中是唯一选择。
3. 适配大孔径，安装维护便捷
支持大规格定制：常规孔径覆盖 φ50-φ500mm，特殊场景可定制 φ1000mm 以上（如大型水轮机轴孔），解决传统挡圈 “大尺寸易断裂” 的问题。
安装无需专用工具：扁线挡圈一端有 “拆卸耳”，可通过普通扳手嵌入孔内沟槽，比同尺寸剖分式挡圈（需螺栓固定）安装效率提升 50%；维护时只需撬动拆卸耳即可取出，无需破坏孔壁。
4. 耐疲劳抗冲击，适应恶劣环境
材料特性：50CrV4 合金弹簧钢具有优异的抗疲劳性能（经 100 万次冲击试验无裂纹），适合高频振动场景（如锻压机滑块导向孔）；
表面处理可选：磷化（防锈）、镀锌（耐轻度腐蚀）、达克罗（耐盐雾 500 小时以上，适合户外重型设备，如港口起重机）。

应用场景
·重型机床：数控车床、镗床的主轴轴承定位（高转速下需零窜动，保障加工精度）；
·矿山 / 冶金：破碎机、轧机的齿轮箱轴承腔（高载荷、粉尘环境，需耐磨损）；
·能源设备：风电齿轮箱、水轮机轴孔（大孔径、长期运行，需高可靠性）；
·工程机械：挖掘机、起重机的液压马达端盖（振动频繁，需抗疲劳）。
