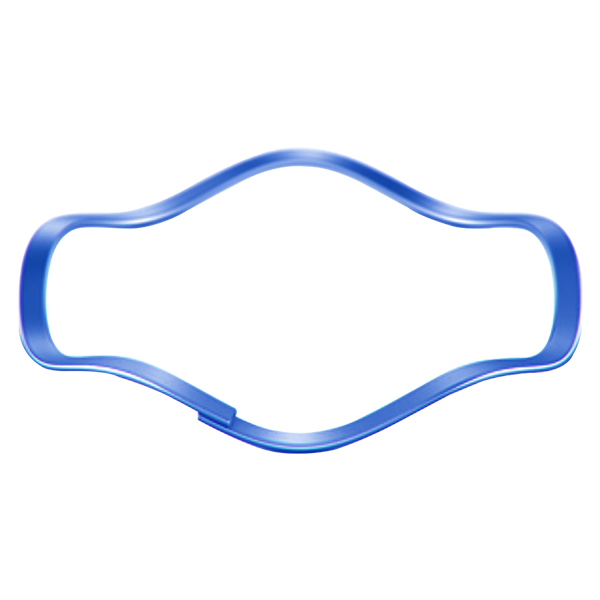

搭口型单层波形弹簧

搭口型单层波形弹簧是一种轴向弹性元件，其结构特点可概括为：
·单层设计：由单条金属带（通常为弹簧钢、不锈钢等）加工而成，区别于多层叠加的波形弹簧，整体厚度更薄。
·波形结构：金属带被压制成连续的波浪形（截面呈正弦或近似正弦曲线），通过波浪的压缩与回弹提供轴向弹力。
·搭口连接：弹簧的两端采用 “搭口” 形式连接（即一端的凸起部分嵌入另一端的凹槽，形成可相对滑动的搭接结构），而非封闭焊接或一体成型，允许弹簧在压缩时通过搭口的错动调整周长，避免刚性断裂。
这种设计使其兼具薄型化、高弹性、可变形适配性三大核心特质，主要用于轴向空间有限的场景，提供预紧力、缓冲或补偿轴向间隙。

核心优势
·轴向空间占用极小，适配紧凑结构
单层波形设计让弹簧的自由高度远低于同弹力的普通圆柱螺旋弹簧（例如：提供 500N 弹力时，其自由高度可能仅为螺旋弹簧的 1/3~1/5）。搭配搭口结构后，无需预留额外的安装间隙，特别适合新能源汽车电机、精密阀门、半导体设备等 “空间寸土寸金” 的部件（如电机轴承端盖与壳体之间的预紧，可节省轴向空间 80% 以上）。
·弹力均匀，预紧力控制精度高
连续的波形结构使弹力在压缩过程中线性变化（弹力 - 变形曲线更平缓），预紧力偏差可控制在 ±5% 以内（普通螺旋弹簧通常为 ±10%~15%）。例如在精密仪器的轴承预紧中，能稳定控制轴向预紧力，避免过紧导致的发热或过松导致的振动。
·搭口设计提升抗疲劳性能
搭口的滑动结构允许弹簧在反复压缩时，通过两端错动释放应力，减少因刚性连接导致的端部疲劳断裂。在高频振动场景（如航空发动机附件）中，其疲劳寿命是普通封闭型单层波形弹簧的 2~3 倍。
·安装便捷，适配公差范围宽
搭口设计使其可轻微调整周长，对安装沟槽的尺寸公差要求更低（例如沟槽直径公差可放宽至 ±0.1mm），安装时无需强行卡入，减少对轴 / 孔表面的划伤风险。尤其在自动化装配线上，可提升安装效率 30% 以上。

适用场景
·精密机械与仪器：如轴承预紧（机床主轴轴承、精密齿轮箱轴承）、仪表指针复位机构，需稳定预紧力且空间受限的场景。
·汽车与新能源领域：新能源汽车电机端盖、变速箱同步器、燃油喷射系统，适配紧凑结构且需耐振动的工况。
·航空航天与军工：飞机液压系统阀门、导弹制导机构，需轻量化（比同规格螺旋弹簧轻 40%~60%）、高可靠性的弹性元件。
·医疗设备：呼吸机阀门、精密手术器械，要求低噪音、无卡顿的弹性反馈部件。
