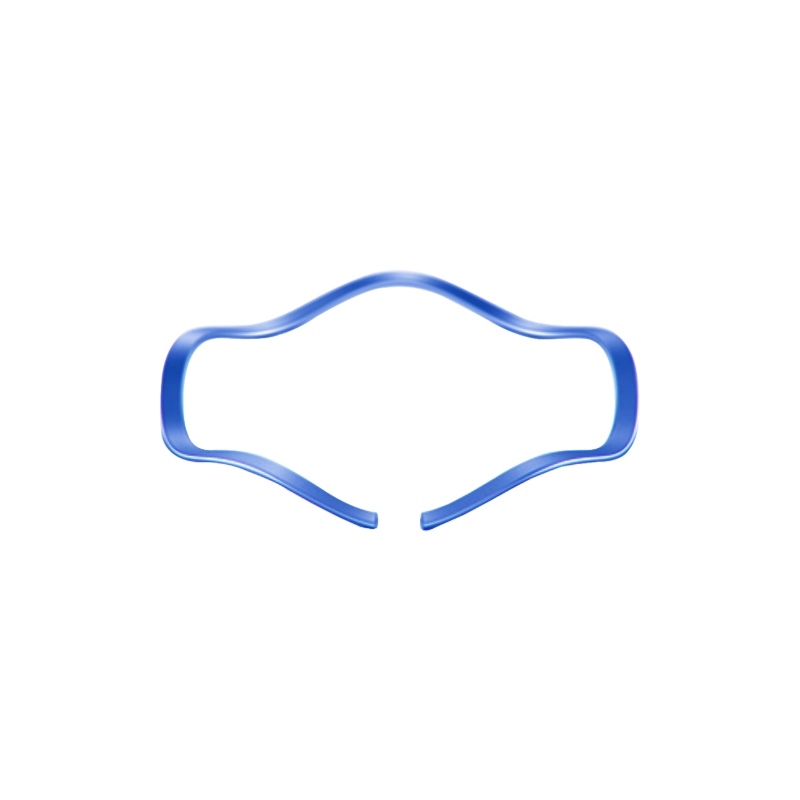

缺口型单层波形弹簧

缺口型单层波形弹簧是一种轴向弹性元件，核心结构可概括为：
·单层波形主体：由单条金属带（如弹簧钢、不锈钢等）压制成连续波浪形（截面呈周期性起伏），通过波形的压缩与回弹提供轴向弹力，整体厚度薄、重量轻。
·开放式缺口设计：弹簧两端不连接，形成一个开放式缺口（区别于搭口型的搭接结构和封闭型的环形无缺口设计），缺口长度可根据需求调整（通常为周长的 5%~15%）。
这种结构使其在保留单层波形弹簧 “薄型化、高弹性” 优势的同时，具备更灵活的安装适配性和更大的径向伸缩空间，尤其适合对安装便捷性和径向公差兼容性要求高的场景。

核心优势
·安装极其便捷，适配自动化装配
开放式缺口允许弹簧在径向上直接 “掰开” 套入安装位置（如轴肩、沟槽），无需像封闭型弹簧那样强行挤压过盈配合，也无需像搭口型那样对齐搭接结构。例如在电机轴承预紧装配中，可减少 80% 的安装时间，且避免对轴 / 孔表面造成划伤（尤其适合精密抛光表面）。在自动化产线中，缺口设计更易通过机械臂抓取和定位，装配效率比封闭型弹簧提升 50% 以上。
·径向公差兼容性强，降低加工成本
缺口的存在使弹簧能自适应安装部位的径向尺寸偏差（如沟槽直径 ±0.2mm 的误差），通过缺口的张开或收缩调整周长，无需严格匹配沟槽的精密尺寸。这意味着客户可降低对安装部件的加工精度要求（如将沟槽公差从 IT6 放宽至 IT8），直接减少加工成本 30%~40%，尤其适合批量生产的通用机械部件。
·弹力线性稳定，预紧力可控性高
单层波形结构确保弹力随压缩量呈线性变化（弹力 - 变形曲线平滑），预紧力偏差可控制在 ±6% 以内（优于普通螺旋弹簧的 ±10%）。例如在阀门密封组件中，能稳定维持密封预紧力，避免因弹力波动导致的泄漏风险。同时，缺口设计不会显著影响弹力均匀性（与同参数封闭型弹簧相比，弹力差异＜3%）。
·轻量化与空间优化，适配紧凑结构
单层设计使其自由高度仅为同弹力螺旋弹簧的 1/4~1/3（如提供 300N 弹力时，自由高度可低至 2mm），搭配缺口的无冗余结构，能最大限度节省轴向空间。在新能源汽车电池模组、微型电机等 “空间受限” 场景中，可减少 50% 以上的轴向占用，助力设备小型化设计。

适用场景与典型行业
·通用机械与自动化设备：如轴承座预紧、齿轮箱轴向定位、传送带张紧机构，需便捷安装且对径向公差不敏感的场景。
·汽车与轨道交通：传统汽车离合器、轨道交通制动系统部件，适配批量生产且需降低加工成本的工况。
·家电与消费电子：洗衣机电机轴承、打印机辊轴预紧，要求轻量化且安装高效的场景。
·医疗器械：输液泵传动部件、呼吸机阀门，需低噪音（无搭口摩擦）且弹力稳定的弹性元件。
