多层平顶波形弹簧

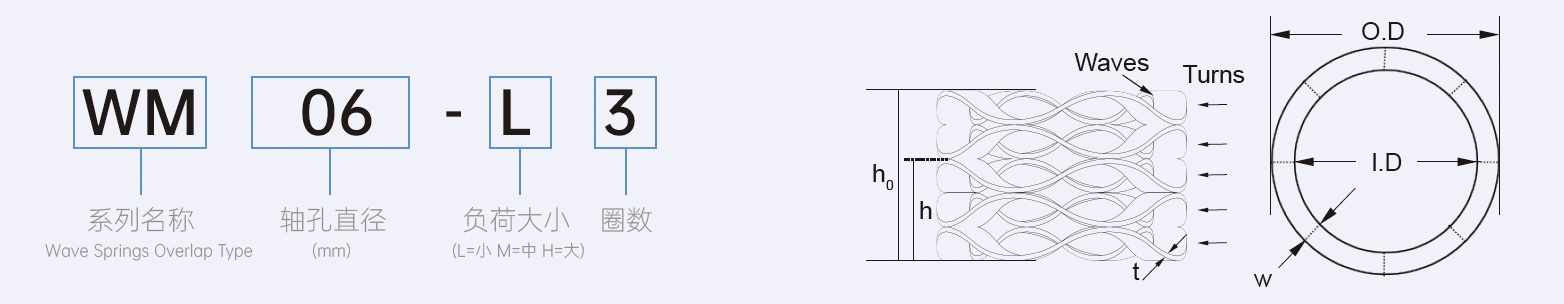

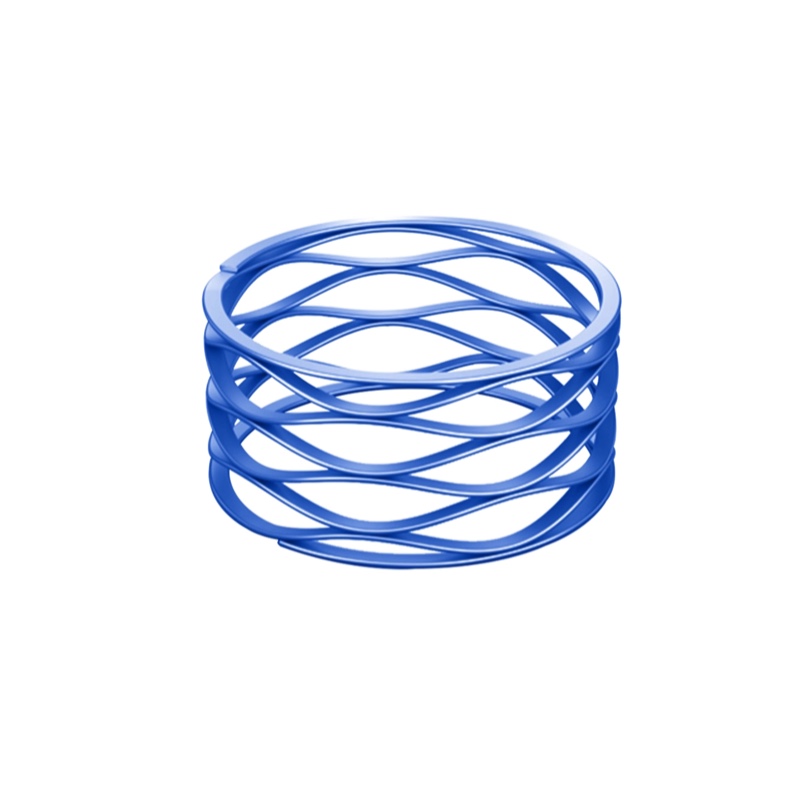

多层平顶波形弹簧是由2~10 层（常见 3~5 层）平顶波形金属片沿轴向叠加组成的弹性元件，每层波形呈周期性 “平顶 - 凹槽” 结构（平顶为平面接触段，凹槽为弹性变形段），层间通过对顶或同向排列（多数为对顶，即上层平顶对应下层凹槽，提升整体弹性稳定性），整体呈环形或异形（适配安装空间）。其核心结构特点包括：
单层次结构：每层由弹簧钢（如 60Si2Mn）、不锈钢（304/316）等弹性材料冲压成型，厚度 0.1~1mm，平顶宽度 1~5mm（接触面积是圆顶波形的 2~3 倍），波形周期（相邻平顶间距）3~15mm，确保受力时 “面接触” 而非 “点接触”。
多层叠加逻辑：层间无焊接，通过自然贴合或微小过盈配合实现同步变形，总自由高度 = 单层高度 × 层数（叠加后总高度通常 3~30mm），压缩行程可达自由高度的 40%~60%（远超螺旋弹簧的 20%~30%）。
核心特性：主要承受轴向压力，通过多层同步变形累积弹力（总弹力≈单层弹力 × 层数 × 叠加效率，效率通常 80%~90%），平顶结构保证受力时载荷分布均匀（接触应力比圆顶波形降低 30%~50%）。

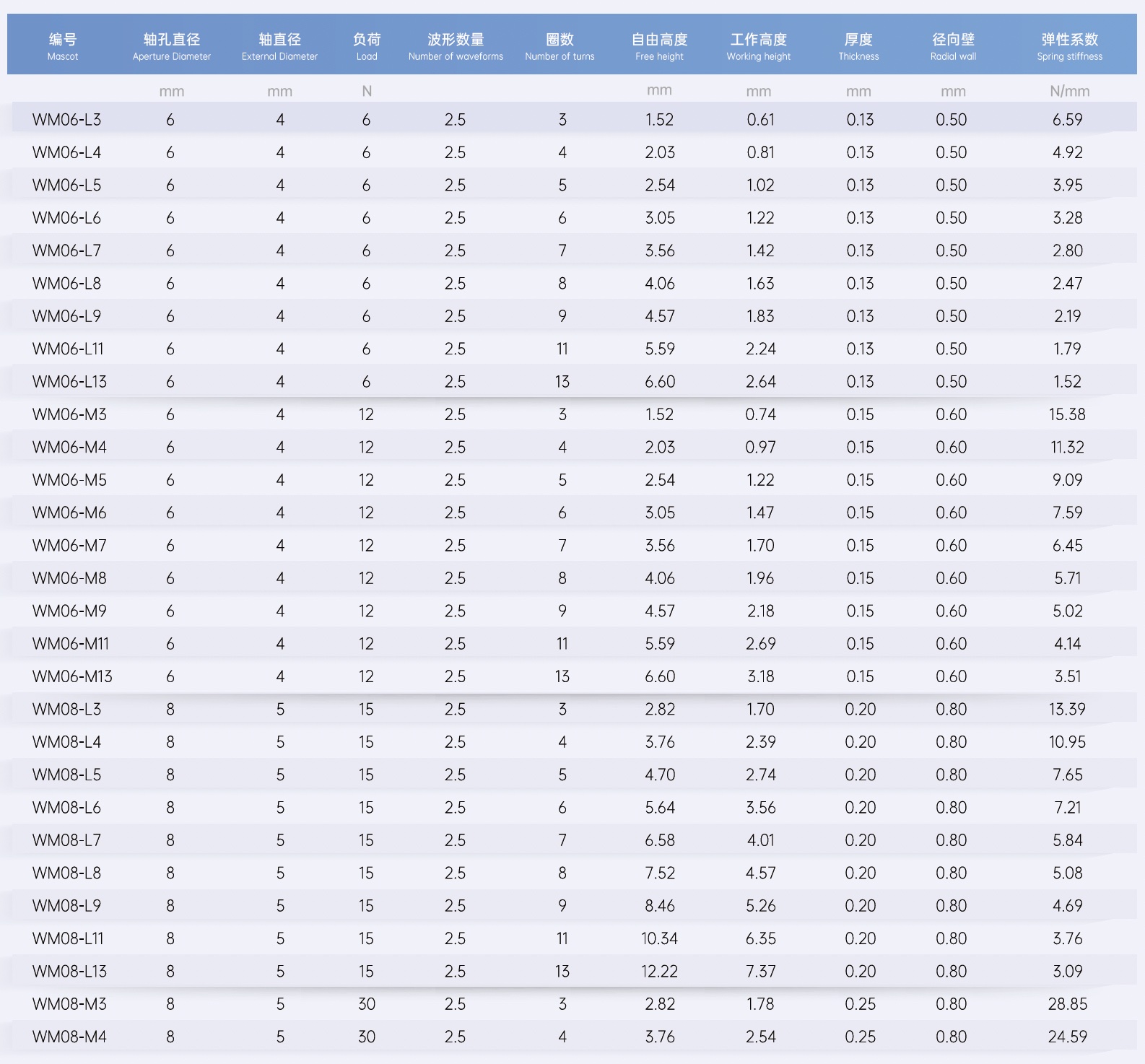

核心优势
·高弹力密度，节省安装空间
相同压缩行程下，多层平顶波形弹簧的弹力是同体积螺旋弹簧的 2~3 倍（因多层叠加无螺旋结构的 “材料冗余”）。例如：在轴向空间仅 5mm 的轴承预紧场景中，3 层 0.5mm 厚的平顶波簧可提供 80~100N 弹力，而同体积螺旋弹簧仅能提供 30~40N，可减少设备整体尺寸 20%~30%。
·平顶接触，受力更稳定
平顶结构的接触面积是传统圆顶波形弹簧的 2~3 倍，受力时载荷均匀分布在平顶平面上，避免 “点接触” 导致的局部应力集中。在精密设备（如伺服电机轴承预紧）中，可将预紧力误差控制在 ±3% 以内（圆顶波形弹簧误差通常 ±8%~10%），减少因受力不均导致的设备振动或精度损失。
·变形线性度高，行程可控
多层叠加的同步变形特性使弹力 - 行程曲线更接近线性（非线性误差≤5%），而螺旋弹簧因 “圈间摩擦” 非线性误差常达 10%~15%。在需要精准控制弹力的场景（如液压阀的阀芯复位）中，可通过压缩行程精确计算实时弹力（如每压缩 1mm，弹力增加 20N），提升设备控制精度。
·耐疲劳、长寿命
平顶结构降低了局部应力，多层分担载荷使每层变形量减小（单层变形仅为总变形的 1 / 层数），疲劳寿命可达 10⁷次以上（是同工况下螺旋弹簧的 3~5 倍）。在高频振动场景（如汽车变速箱同步器）中，可承受百万次以上往复运动而无永久变形，减少维护更换频率。

适用场景：高弹力、小空间、精控制的核心需求
·精密轴承与电机：如主轴轴承预紧（通过多层波簧提供稳定预紧力，消除间隙，提升旋转精度）、伺服电机端盖密封（小空间内提供均匀压力，防止油脂泄漏）。
·液压与气动设备：液压阀阀芯复位（线性弹力特性保证阀芯动作精准，响应速度提升 15%~20%）、气缸活塞密封（平顶接触避免密封件局部磨损，延长密封寿命）。
·汽车与轨道交通：变速箱同步器（高频次弹力输出，寿命达整车使用周期）、制动系统间隙补偿（小空间内提供持续补偿力，保证制动响应）。
·精密模具与工装：冲压模具的卸料装置（多层波簧弹力均匀，避免工件变形）、夹具的预紧机构（线性弹力便于控制夹持力，保护精密工件）。
