多层叠型波簧

多层叠加的 “强力弹性体”

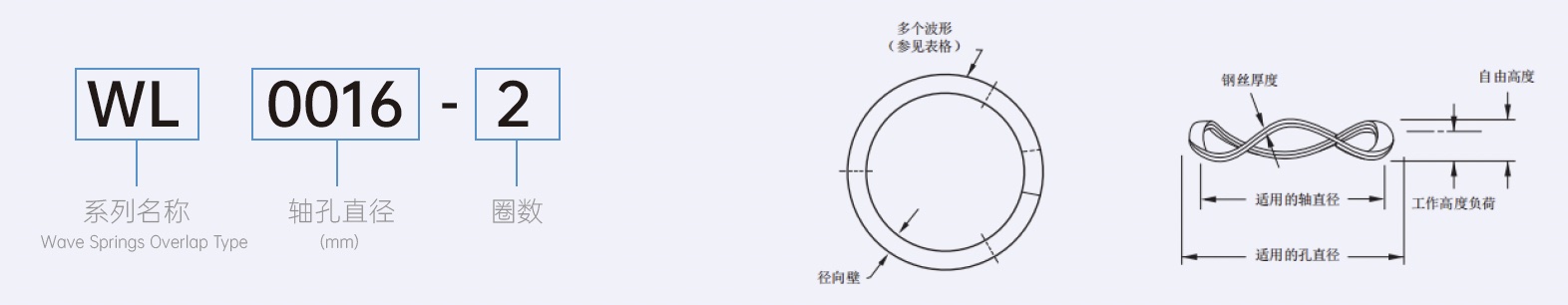

叠型波簧（又称叠加式波形弹簧）是由多片单层波形弹簧通过叠加组合形成的环形弹性元件，通过层间协同变形实现比单层波簧更大的弹力和压缩行程。其核心特点包括：
·结构组成：基础单元为单层波形弹簧（通常为对称正弦波或梯形波），多片按 “波峰对波谷” 或 “同向叠加” 方式组合（前者更常见，可抵消径向力，保证稳定性），叠加层数一般为 2~10 层（根据弹力需求调整）。
·原材料与工艺：单片片材材质同单层波簧（弹簧钢、不锈钢 304/316、镍合金等），厚度 0.1mm~1mm，通过冲压成型后叠加，部分需焊接或点焊固定（防止分层，适用于高频振动场景）。
·形态特征：自由状态下呈环形，整体高度为单层高度 × 层数（叠加间隙极小），压缩时多层同步变形，弹力随层数呈近似线性增长（如 2 层弹力约为 1 层的 1.8~2 倍）。

核心优势：多层结构带来的三大核心价值
·高弹力密度，小空间输出大力量
叠型波簧通过多层叠加，在相同安装空间（高度、直径）下，弹力是同规格单层波簧的 2~10 倍（例如：直径 50mm、自由高度 10mm 的 3 层叠型波簧，压缩 5mm 时弹力可达 800~1200N，而单层波簧仅 300~400N）。这一特性使其能替代 “长行程、大线径” 的螺旋弹簧，在液压阀、轴承预紧等需要强弹力的场景中，将安装空间压缩 30%~50%（如传统螺旋弹簧需高度 50mm，叠型波簧仅需 15mm）。
·大压缩行程，适配动态工况需求
单层波簧的最大压缩量通常不超过自由高度的 50%，而叠型波簧通过多层协同变形，最大压缩量可达到自由高度的 70%~80%（如自由高度 10mm 的叠型波簧，可压缩至 2~3mm）。这一优势使其适用于需要 “大行程缓冲” 的场景，如重型机械的离合器结合过程、高压设备的密封补偿。
·弹力稳定性强，耐疲劳性能优异
多层叠加结构分散了单一片材的受力，使应力分布更均匀（单一片材应力比单层波簧降低 40%~50%），配合精密冲压工艺（表面粗糙度≤Ra0.8），其疲劳寿命可达 10⁷次以上（远超普通螺旋弹簧的 10⁶次）。在持续振动或高频动作场景（如汽车变速箱换挡机构）中，长期使用后弹力衰减量≤5%，远低于单层波簧的 10%~15%。

典型适用场景：高弹力 + 大行程的紧凑空间需求
叠型波簧的性能使其在以下工业场景中优势显著：
·重型机械与设备：如液压油缸的活塞复位（需弹力 5000~10000N，压缩行程 20~50mm）、轧机轴承的预紧（防止运转时松动），其紧凑性可减少设备整体体积。
·汽车与轨道交通：汽车变速箱的同步器弹簧（高频换挡，需耐疲劳）、高铁制动系统的刹车片预紧（大行程补偿磨损），不锈钢材质可适应潮湿、油污环境。
·高压密封与阀门：石油钻井设备的高压阀门（需弹力 2000~3000N，密封压力≥10MPa）、化工反应釜的法兰密封，叠型波簧的稳定弹力可保证密封面长期贴合，避免泄漏。
·风电与新能源设备：风力发电机的主轴轴承预紧（抵消轴向窜动）、锂电池 PACK 模组的电芯压紧（弹力均匀，防止电芯松动导致的热失控），其耐低温 / 高温特性（-40℃~200℃，不锈钢材质）适配极端环境。
