多层对顶波形弹簧

所属分类：波形弹簧

浏览次数：

产品类型：对顶叠加波簧

应用行业：液压气动、精密仪器、轴承预紧

全国订购热线：86-512-53985968

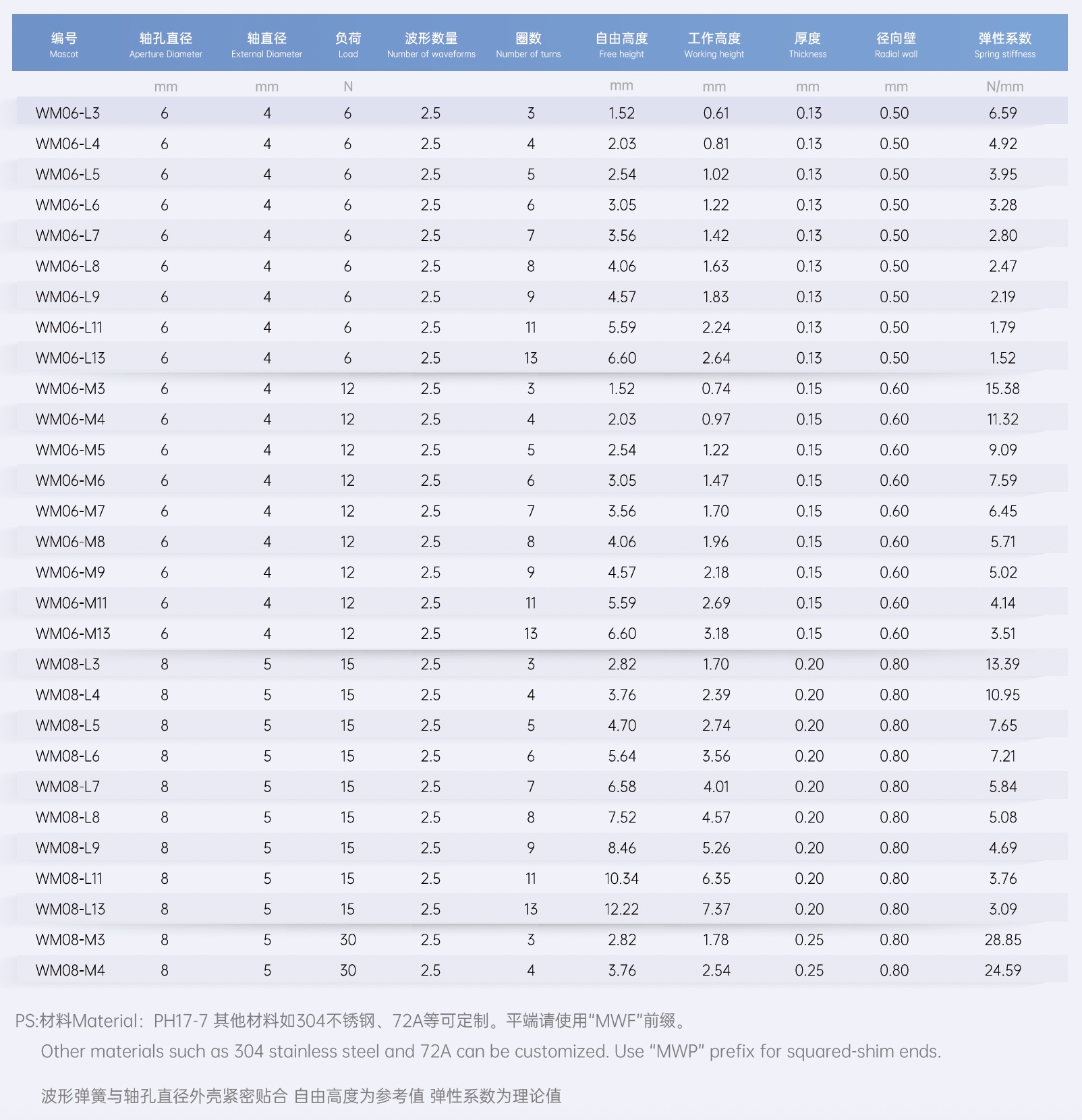

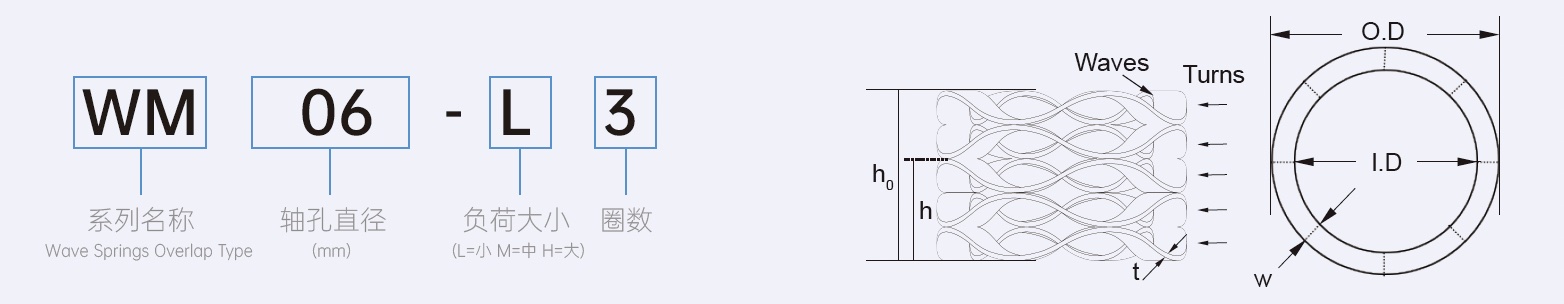

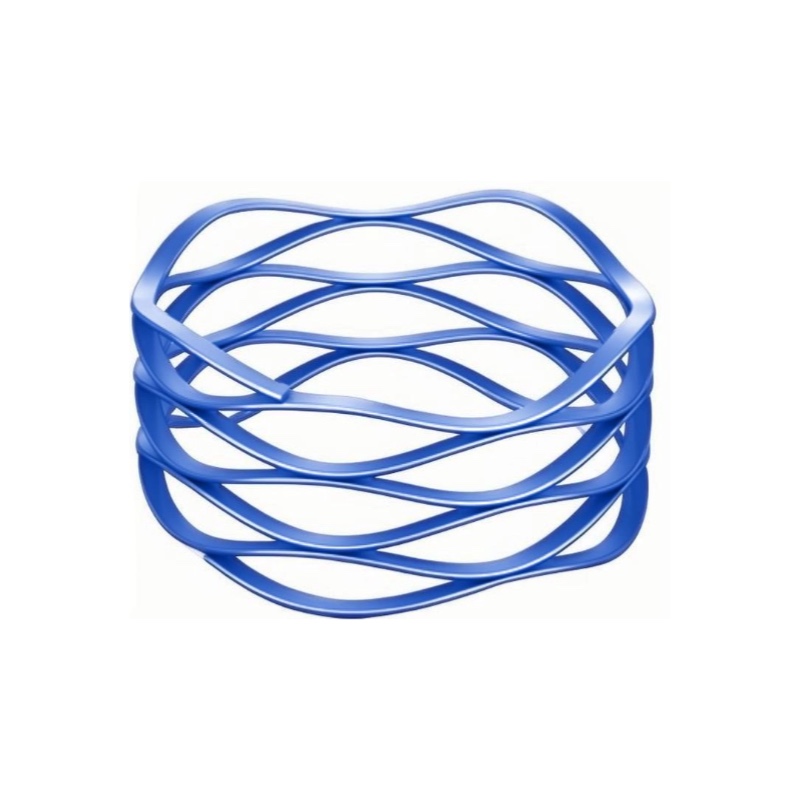

对顶波簧是一种轴向弹性元件，由两个波形相反的单层波簧对合叠加而成（波峰与波谷对应），形成环形整体结构。其核心组成包括：
·双片波形单元：两片波簧的波形参数（波数、波高、节距）完全对称，材料通常为弹簧钢（如 60Si2Mn）、不锈钢（如 304、316）或高温合金（如 Inconel 718），通过冲压或轧制成型，表面可做镀锌、镀镍或钝化处理，提升耐腐蚀性。
·对顶协同结构：两片波簧通过过盈配合或定位点组合，叠加后形成 “上下对称” 的波形 —— 一片的波峰对应另一片的波谷，压缩时两片波形同步变形，力值通过接触面均匀传递，避免单片面受力偏移。
这种结构在保持波簧 “小空间高弹性” 特性的基础上，强化了承载能力和稳定性，尤其适合需要 “大弹力 + 抗偏载” 的精密装配场景。

核心优势
·承载能力更强，弹力线性更稳定
对顶结构通过双片叠加，将单层波簧的 “单点承载” 转化为 “双片协同承载”，在相同压缩量下，弹力比同规格单层波簧提升 50%~80%（例如：自由高度 5mm 的对顶波簧，压缩 2mm 时弹力可达 800N，而单层波簧仅约 450N）。同时，双片波形的对称变形使弹力曲线更接近线性（非线性误差≤3%），适合需要精确弹力控制的场景（如轴承预紧力调节，需保持预紧力波动≤5%）。
·抗偏载能力突出，适配轴 / 孔偏心工况
普通单层波簧在轴或孔存在轻微偏心（如 0.1~0.3mm）时，易因受力不均导致局部变形过大，甚至出现 “波形倾倒”；而对顶结构通过波峰对波谷的 “互锁效应”，可自动补偿 ±0.5mm 以内的安装偏心 —— 一片波簧的偏移会被另一片反向波形抵消，确保整体弹力分布均匀。例如在电机轴承座装配中，对顶波簧能减少因轴系振动导致的预紧力波动，使轴承温升降低 10℃~15℃。
·空间利用率更高，适配紧凑结构设计
相比螺旋弹簧，对顶波簧的轴向高度仅为同弹力螺旋弹簧的 1/3~1/2（如实现 1000N 弹力时，对顶波簧高度约 8mm，而螺旋弹簧需≥25mm），且径向尺寸与轴 / 孔的适配间隙更小（通常≤0.2mm）。在新能源汽车电机的定转子间隙控制中，其紧凑性可帮助减少设备整体体积 15% 以上，同时避免螺旋弹簧的 “共振异响” 问题。

典型适用场景：高负载 + 小空间 + 精密控制的核心选择
·轴承预紧与间隙补偿：如机床主轴轴承、汽车变速箱轴承，通过对顶波簧提供稳定预紧力（200~2000N），消除轴承游隙，提升旋转精度（径向跳动可控制在≤0.005mm）。
·液压 / 气动阀件密封：在高压阀的阀芯复位机构中，其线性弹力可精准控制阀芯开启压力（误差≤0.02MPa），且小体积适配阀体内腔的紧凑设计。
·精密仪器缓冲：如半导体设备的晶圆传送轴，对顶波簧能在 ±0.1mm 的轴向位移中提供均匀缓冲力，避免晶圆碰撞损伤。
·高温 / 腐蚀环境：选用不锈钢或高温合金材质时，可适配发动机涡轮轴（温度≤300℃）、海洋设备传动轴（盐雾环境）等场景，寿命比普通螺旋弹簧延长 3~5 倍。
